ISO 817:2014 《Refrigerants — Designation and safety classification》

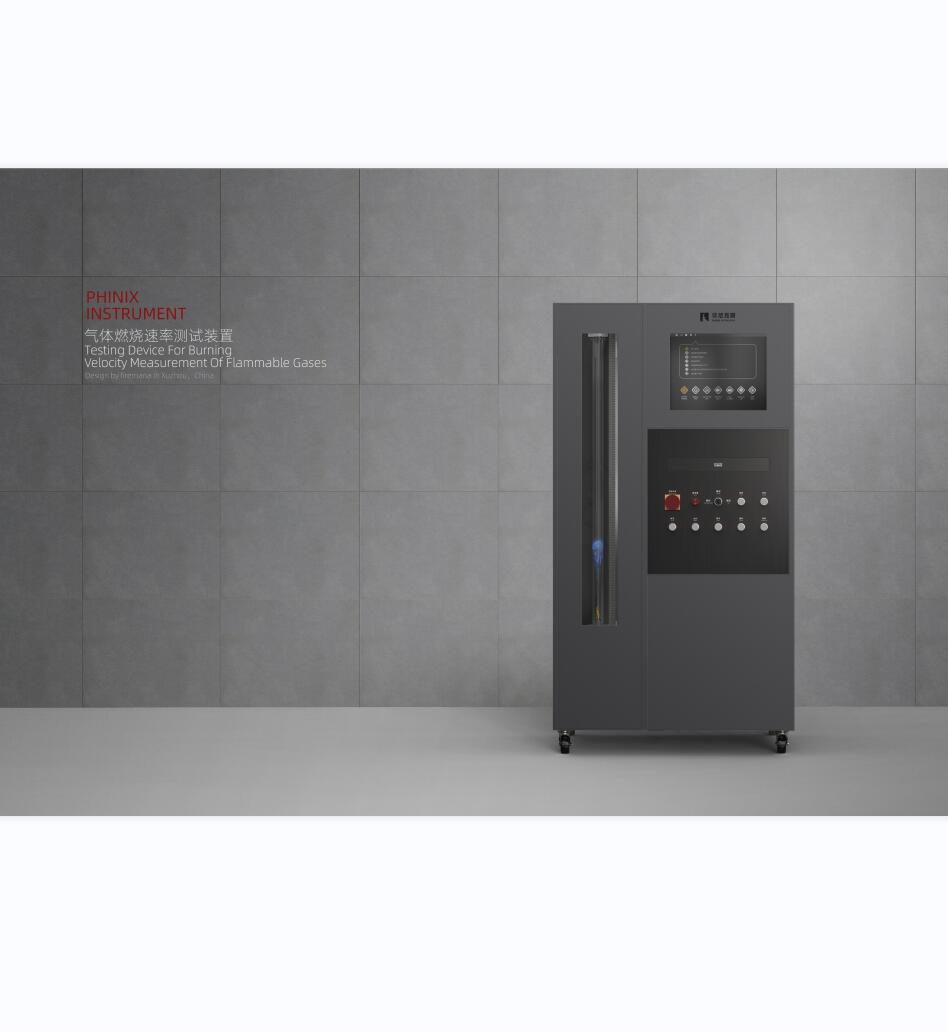

設備型號  PX05002

設備尺寸  1000(W)×600(D)×1800(H)mm

電    源  AC 220V, 50/60Hz,10A

重    量  約 150kg

客備氣源  空氣/氮氣

裝置采用一體式結構，結構表面采用鐵氟龍烤漆工藝，整體美觀大方便于清潔。

配備石英混氣容器用于混合測試氣體。

石英容器底部配置有轉速可調攪拌裝置，保證內部混氣均勻。

配備專用氣體真空泵，可用于抽取玻璃容器內部氣體，實現抽真空與吹掃等功能。

配備高精度壓力傳感器，傳感器量程0-200KPa（絕壓），可用于實現精準配氣。

配備石英玻璃測試管，長1200mm,內徑40mm，壁厚2mm，帶有刻度尺，刻度尺最小刻度不大于1mm。

采用感應電火花的點火方式，點火發生在測試管的底端，點火電極的電源輸出為15kV,30mA。

預留溫度檢測傳感器，用于檢測測試管內部溫度。

配置有玻璃觀察窗，便于觀察試驗現象。

配置專用圖像采集系統，用于測試記錄火焰燃燒傳播現象，并計算傳播速度等參數。

裝置配有UL9540A專用氣體采集罐，可與其他配套裝置同步使用。

采用西門子PLC及模擬量模塊，搭載NI labview上位機軟件，可實現溫度、壓力、數據以及配氣、點火等測試流程的實時監控、顯示、控制以及數據存儲。
